최대 80% 에너지 절감하는 경제적인 시스템 히트펌프

product4-2_1

주요특장점

세계 최고 수준의 효율

차별화된 신뢰성 및 성능

친환경 냉매 적용

모델명 : 터보 히트펌프

온라인견적 문의
sub4-2_1 sub4-2_1M

대형 건물, 산업시설의 에너지 절감 및 최적환경 조성에 적합한
터보/스크류 히트펌프

터보/스크류 히트펌프는 100의 난방열을 공급할 때 미활용 열원이나 폐열원을 70~80 사용하고
전기에너지는 20~30만 사용하여 최대 80% 에너지 절감이 가능합니다. 또한 폐열원의 온도가 높고
가동 시간이 길다면 투자비 회수기간이 1~3년이면 되므로 투자 경제성이 매우 높은 시스템입니다.

sub4-2_2

하수열원을 이용한 2,500RT급
R-134a 터보 열펌프기술

-하수열원 이용 80℃이상의 온수공급이 가능한 터보 열펌프용 압축기 설계 기술

-고온 출수 공급을 위한 응축기용 전열관 설계 기술

-하천수 온도 및 요구 부하조건에 따른 시스템 부하 제어 기술

sub4-2_3

터보/스크류 히트펌프란?

적은 양의 에너지로 열 역학적 사이클을 구동해 낮은 온도의 열에너지를 높은 온도의 열에너지로 ‘Pumping’하는 장치입니다. (최고 80℃ 온수 생산 가능)

sub4-2_4

히트펌프 사이클은 근본적으로 냉동 사이클과 동일함

-사용자가 저온에서의 열 제거를 이용할 경우 냉동기 (또는 냉장고, 에어컨 등)

-사용자가 고온에서의 방출 열을 이용할 경우히트펌프

sub4-2_5

다양한 현장에 적용하여 온수 생산

-산업현장의 기기 냉각수열 회수

-하수처리장에서 방류수의 하수열 회수

-산업단지의 산업용 보일러의 대체 (최고 온수 온도 80℃)

-집단 에너지시설에서 열생산 가능

-연료전지와의 연동 운전 (연료전지 반응열 회수)

-냉/난방이 한개의 시스템으로 동시 공급 가능하므로 지역 냉/난방 적용

-LG의 축적된 기술로 제작되어 기술적인 신뢰성 우수

sub4-2_6

경제적인 에너지 절감 시스템

-화석연료 대비 최대 30 비용으로 열생산 가능

-미활용 에너지 및 폐열원 사용으로 최대 80의 에너지 절감

-폐열원 온도가 높고 가동시간이 긴 경우 투자 경제성이 높습니다. (투자비 회수 기간 1~3년 이내)

sub4-2_7

에너지 절감 솔루션

발전설비를 포함한 여러 산업설비나 건물에서 배출되는 냉각수, 생활하수, 해수 등에 포함된 저온(10~30℃)의 미활용 에너지 또는 폐열원을 활용해 고온의 온수(50~80℃)를 공급할 수 있는 에너지 절감 솔루션입니다.

sub4-2_8

자연상태의 미활용 에너지 사용

자연의 물 형태로 존재하는 대부분의 미활용 에너지를 히트펌프의 열원으로 사용할 수 있습니다.

sub4-2_9

국내 최대 단일 히트펌프 제작 용량

-난방용량 기준 최대 4,000USRT급 히트펌프 생산 가능

-냉수와 온수 동시 생산이 가능하므로 전체 시스템 운전비용 절감

sub4-2_10

고가의 외산 장비 대체 효과

LG전자의 축적된 기술과 풍부한 노하우를 바탕으로 국내 자체 기술력으로 외산과 동등하게 경쟁할 수 있는 장비이며, 최상의 서비스를 제공 받을 수 있습니다.

sub4-2_11 sub4-2_11M

국내 유일 터보 히트펌프
기술 NET 인증 취득

sub4-2_12 sub4-2_12M

다양한 설치사례

열병합 발전 폐열 이용 사례
열병합발전소 냉각 폐열을 회수하여
지역난방수의 회수열을 승온하였습니다.

sub4-2_13 sub4-2_13M

다양한 설치사례

하수열원 사용 이용 사례
하수처리장의 버려지는 폐열을 회수하여
지역난방수의 회수열을 승온하였습니다.

sub4-2_14 sub4-2_14M

다양한 설치사례

연료전지 폐열 이용 사례
연료전지의 低온열 회수하여
지역난방수의 회수열을 승온하였습니다.

sub4-2_15 sub4-2_15M

다양한 설치사례

제지공장 설치사례
폐수처리장에서 하천으로 버려지는 폐열을 회수하여
제지공정에 필요한 공정수 승온하였습니다.

sub4-2_16 sub4-2_16M

다양한 설치사례

냉동기 냉각수 폐열 이용 사례
13℃ 냉동기 냉각수 폐열을 Hot DI 승온에 활용하여,
Hot DI 제조에 필요한 Steam 사용량을

sub4-2_17 sub4-2_17M

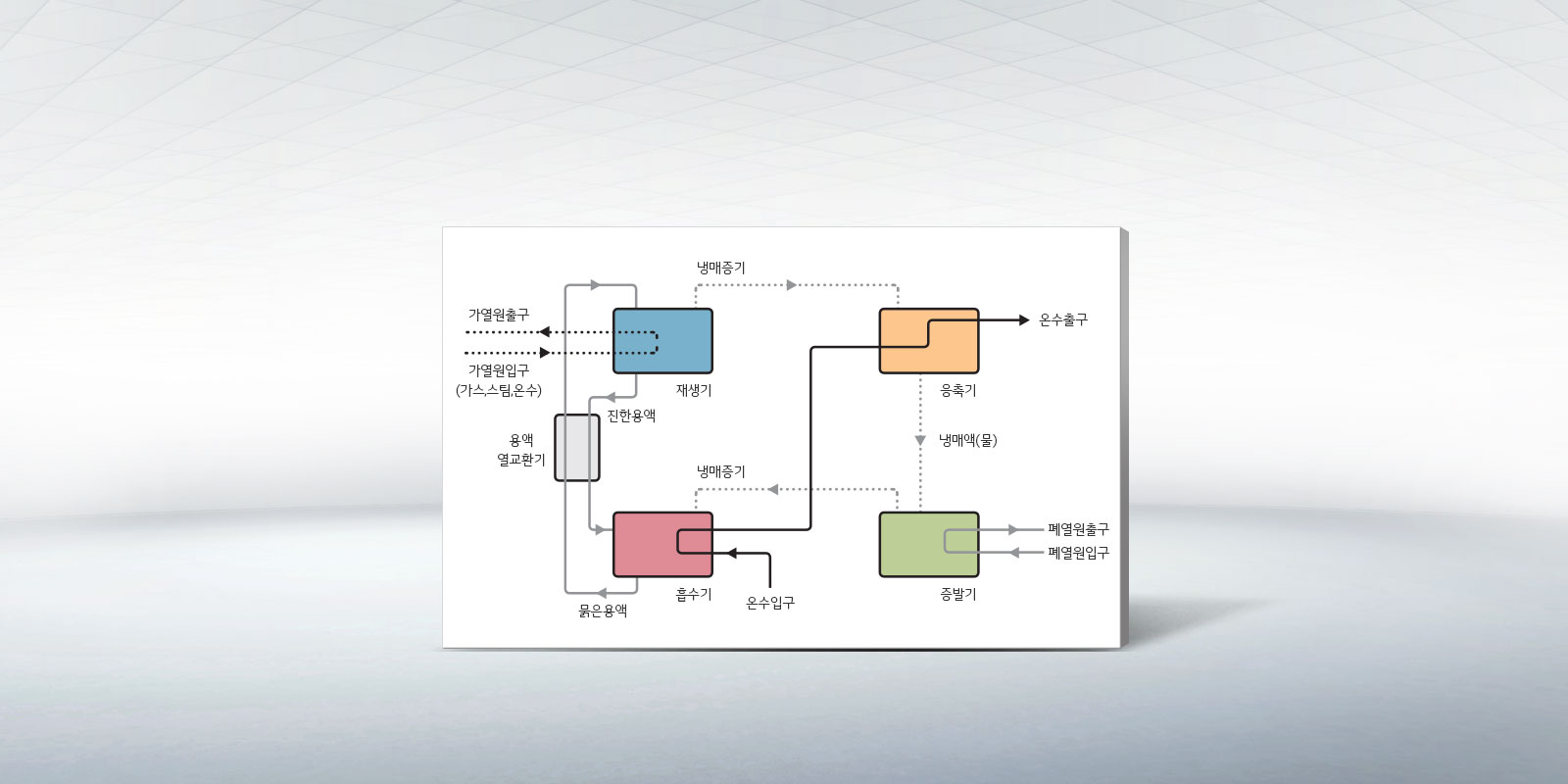

흡수식 히트펌프의 싸이클

sub4-2_18

증발기(폐열 회수)

냉매는 증발기 내의 전열관 위에 뿌려지고 전열관 내부를 통과하는 폐열원으로부터 기화열을 얻어 증발합니다. 증발기 내부는 진공이기 때문에 저온에서도 증발이 가능합니다.

sub4-2_19

흡수기(온수 1차 승온)

증발기에서 증발된 냉매증기가 흡수기 내부의 흡수용액에 흡수되어 증발기의 압력이 일정하게 유지되고, 이로 인하여 증발기에서는 연속적인 증발 작용을 발생시킵니다.

sub4-2_20

재생기(흡수액 농축)

흡수기에서 묽어진 용액은 재생기로 보내져 재생기에서 가열원(스팀, 온수, 가스)에 의해 가열되어 냉매증기를 분리하여 진한용액으로 됩니다.

sub4-2_21

응축기(온수 2차 승온)

재생기에서 발생된 냉매증기는 응축기로 들어가 응축기 전열관 내부를 흐르는 온수에 열을 방출하고 응축되어 냉매액이 되고, 다시 증발기로 회수되어 증발기 전열관 외부에 뿌려져 연속적인 증발작용합니다.

sub4-2_22

제1종 흡수식 히트펌프

고온의 구동열에너지와 저온의 폐열에너지를 이용하여 중간온도의 에너지를 생산하는 시스템입니다. 흡수식 히트펌프(Absorption Heat Pump)라고 불리기도 하며 저온의 열원에서 열을 흡수하여 중간 온도에서 이용 할 수 있도록 하는 시스템입니다. 고온의 열원을 이용해서 저온의 열을 중온까지 높이므로 폐열원으로부터 회수하는 열량이 많을수록 재생기에서의 가열량을 줄일 수 있습니다.

sub4-2_23

제2종 흡수식 히트펌프

중온의 폐열에너지를 구동열에너지로 사용하여 고온의 에너지와 저온의 에너지를 생산하는 시스템으로 고온의 에너지를 이용하고 저온의 에너지를 배출합니다. 히트 트랜스포머(Heat Transformer)라고 불리기도 하며, 중간 온도에서 열이 공급되면 일부는 고온으로 변환되고, 나머지는 저온으로 변환됩니다. 2종 흡수식 히트펌프는 산업 폐열을 회수하는데 매우 유용한 방식입니다.

sub4-2_24 sub4-2_24M

설치 사례

호수

sub4-2_25 sub4-2_25M

설치 사례

발전소 냉각열

sub4-2_26 sub4-2_26M

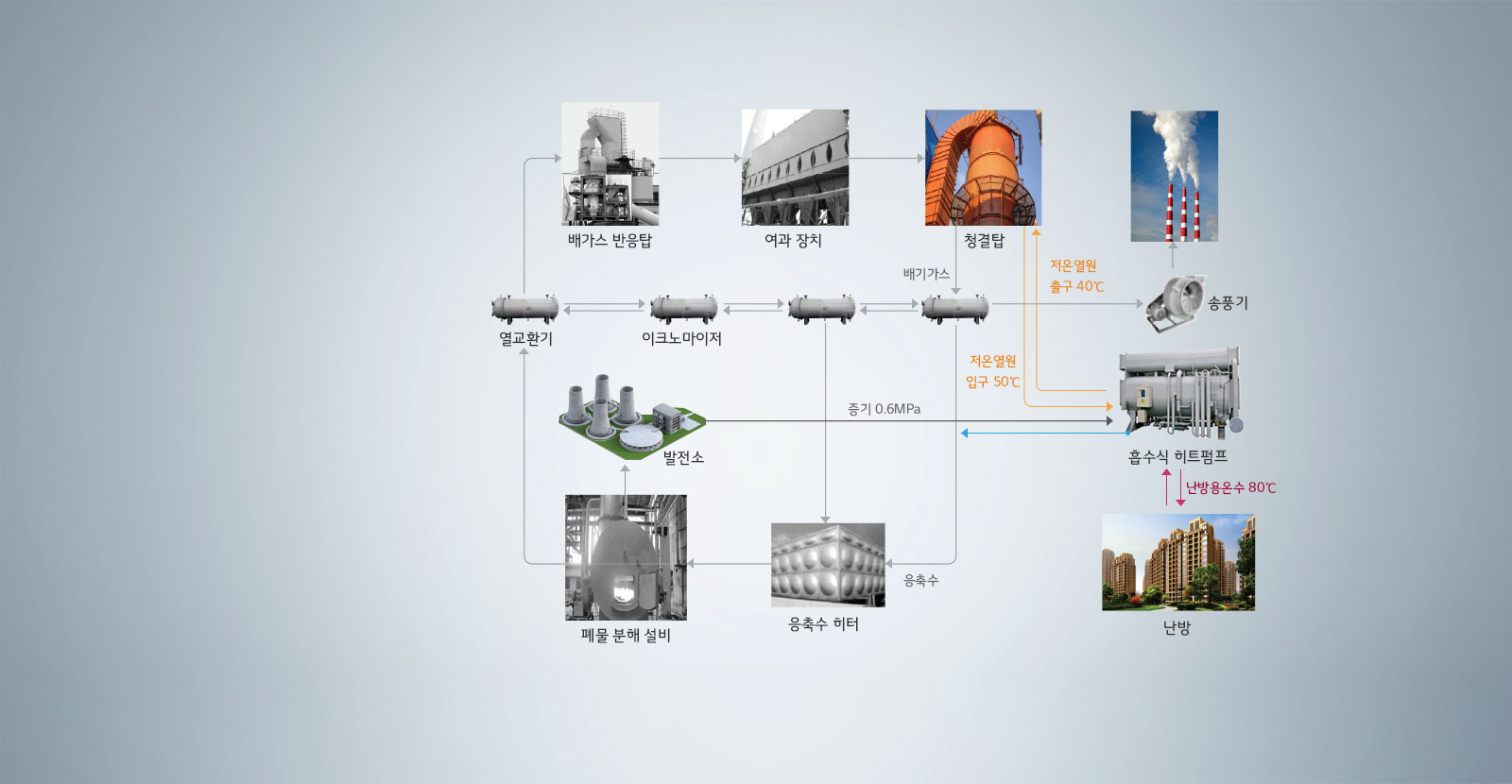

설치 사례

배기가스

sub4-2_27 sub4-2_27M

공장용수 및 냉난방을 공급하는 고효율 히트펌프 시스템
인버터 스크롤 칠러

sub4-2_28 sub4-2_28M

수랭식 인버터 스크롤 칠러

냉각탑, 지열, 해수열 및 폐열원 등 다양한 수열원과 연결하여
냉난방 및 공장용수와 급탕 등의 냉온수를 공급하는 시스템입니다.

sub4-2_29

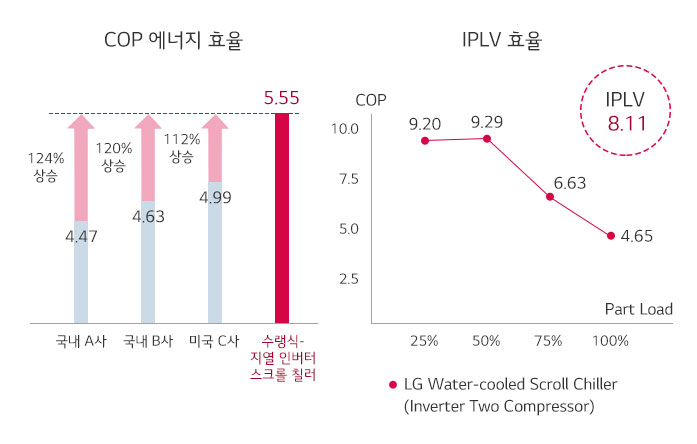

업계 최고 수준의 에너지 효율

고효율 인버터 기술이 적용되어 최고효율 COP 5.55 달성과 누적 부분부하 효율 IPLV 8.11을 달성한 경제적인 제품입니다.

* IPLV (Integrated Part Load Value)는 칠러의 실사용 환경을 고려한 국제 공인 AHRI 칠러 제품 에너지 소비효율입니다.

* 상기 LG제품 IPLV 능력은 ARI 시험조건(냉각수)의 공인기관 시험결과입니다.

sub4-2_30

4세대 인버터 기술로 강력한 냉난방

4세대 인버터 기술로 냉난방 성능이 더 강력해 졌습니다.

sub4-2_31 sub4-2_31M

공랭식 인버터 스크롤 칠러

인버터 압축기 구동 방식의 히트펌프 칠러로
냉수 공급 또는 수축열 및 시설원예 등의 공조용 냉온수 열원으로 적용됩니다.

sub4-2_32

에너지 효율 및 경제성

높은 에너지 효율로 운전비 절감(타사 대비 27%p 절감)하였습니다.

* 40 RT (KS기준)

* 각 사 Data book 기준. 정격운전

sub4-2_33

고압식 인버터 시스템

소형 칠러 시스템으로는 국내 최초로 난방성능을 강화한 고압식 All Inverter 시스템을 적용하여, 에너지효율 및 부분부하 성능을 크게 향상시켰습니다.

sub4-2_34 sub4-2_34M

친환경 냉매 R-410a 적용

LG 공랭식 인버터 스크롤 칠러는 오존층 파괴지수(ODP)가 Zero인 친환경 냉매를 적용합니다.

제품 이미지 및 특장점등에는 광고적 표현이 포함되어 실제 제품과 차이가 있을 수 있으며 제품 외관, 스펙 등은 제품 개량을 위해 사전예고 없이 변경될 수 있습니다.

모든 제품 이미지는 촬영 컷으로 실제 제품과 차이가 있을 수 있으며, 제품 색상은 모니터 해상도, 밝기 설정 및 컴퓨터 사양에 따라 차이가 있을 수 있습니다.

해당 제품은 매장 별로 취급여부가 다를 수 있습니다.
